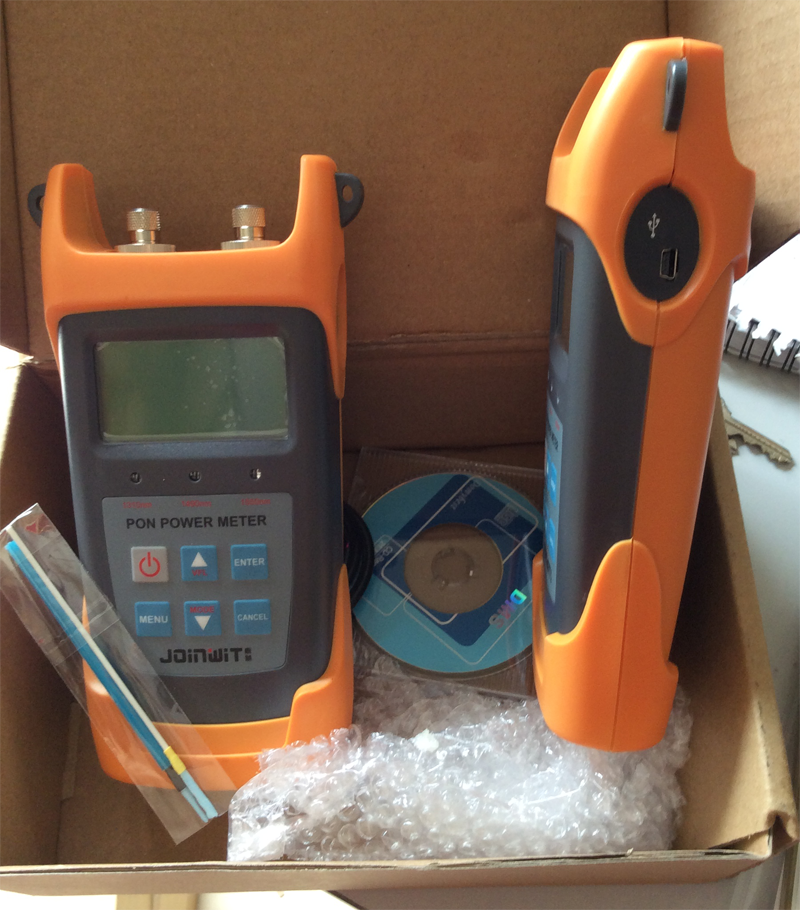

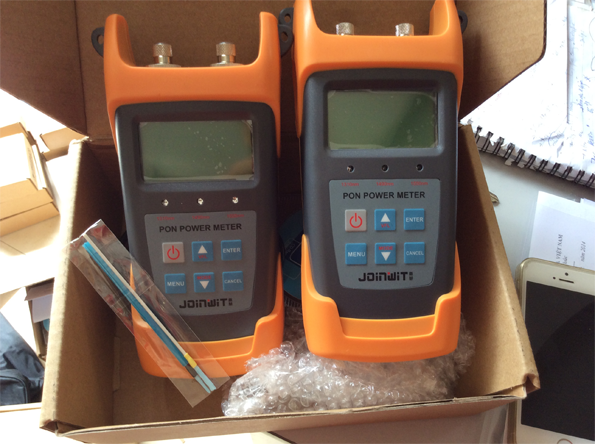

JW3213 máy đo công suất quang mạng PON/ BPON/EPON/GPON
JW3213 là máy đo công suất quang mạng PON/ BPON/EPON/GPON thiết kế sử dụng cho bảo trì và ứng dụng triển khai FTTH, thiết bị đồng thời có thể đo và ước lượng tín hiệu của voice, data và video. Là máy đo cần thiết cho đơn vị thi công và bảo dưỡng mạng PON
Mô tả
JW3213 là máy đo công suất quang mạng PON/ BPON/EPON/GPON thiết kế sử dụng cho bảo trì và ứng dụng triển khai FTTH, thiết bị đồng thời có thể đo và ước lượng tín hiệu của voice, data và video. Là máy đo cần thiết cho đơn vị thi công và bảo dưỡng mạng PON
Thông số kĩ thuật máy đo công suất quang
 |
 |
 |
 |

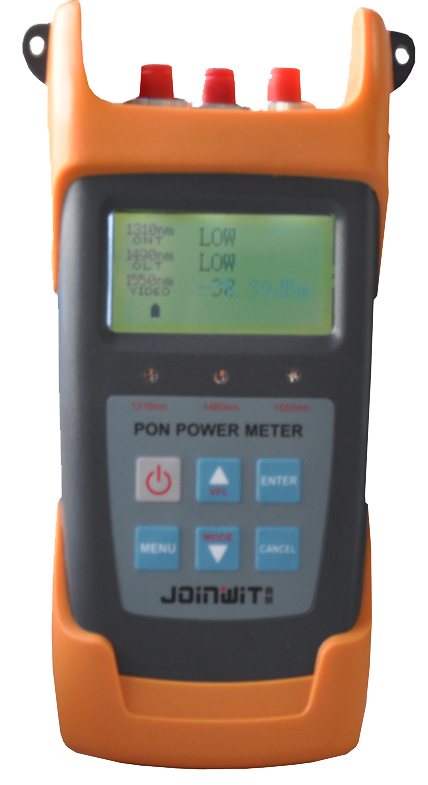

+ Dụng cụ đo có thể đồng thời cho tín hiệu Voice, data và Video hiển thị BPON/ EPON/GPON tại ba bước sóng quang 1490/1550/ 1310nm
+ Được sử dụng trong chế độ sóng siêu âm của bước sóng 1310nm
+ Sử dụng phần mềm kết nối cổng PC, cài đặt ngưỡng giới hạn, truyền dữ liệu và căn chỉnh bước sóng.

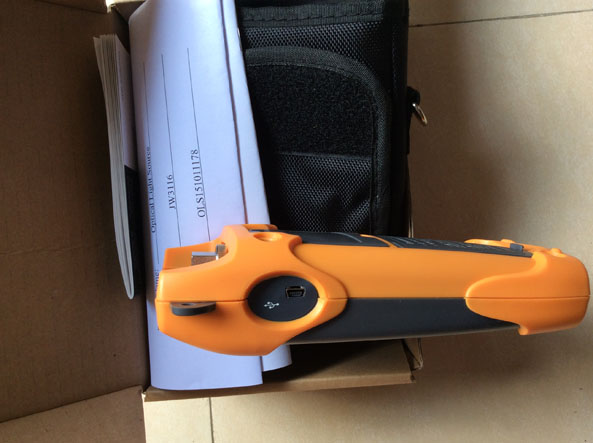

+ Sử dụng cổng giao tiếp cho phép dữ liệu lưu ở PC
+ Máy đo công suất quang 3213 có thể đo nhiều bước sóng 850/1300/1310/1490/1550/1625
+ Đo công suất và soi sợi quang VFL trong 1 cổng (model 3213A)
+ Kích hoạt chức năng tự động off tắt
+ Thiết kế phím bấm nhạy, giảm âm lượng khi test
Đặc tính kĩ thuật Optical power meter
| Pon Module | JW3213 |
| Vùng test | 1260nm /1360nm |
| Phạm vi đo kiểm | -40dBm +10dBm |
| Công suất phát cực đại (max) | 15dBm |
| Loại đầu dò | InGas |

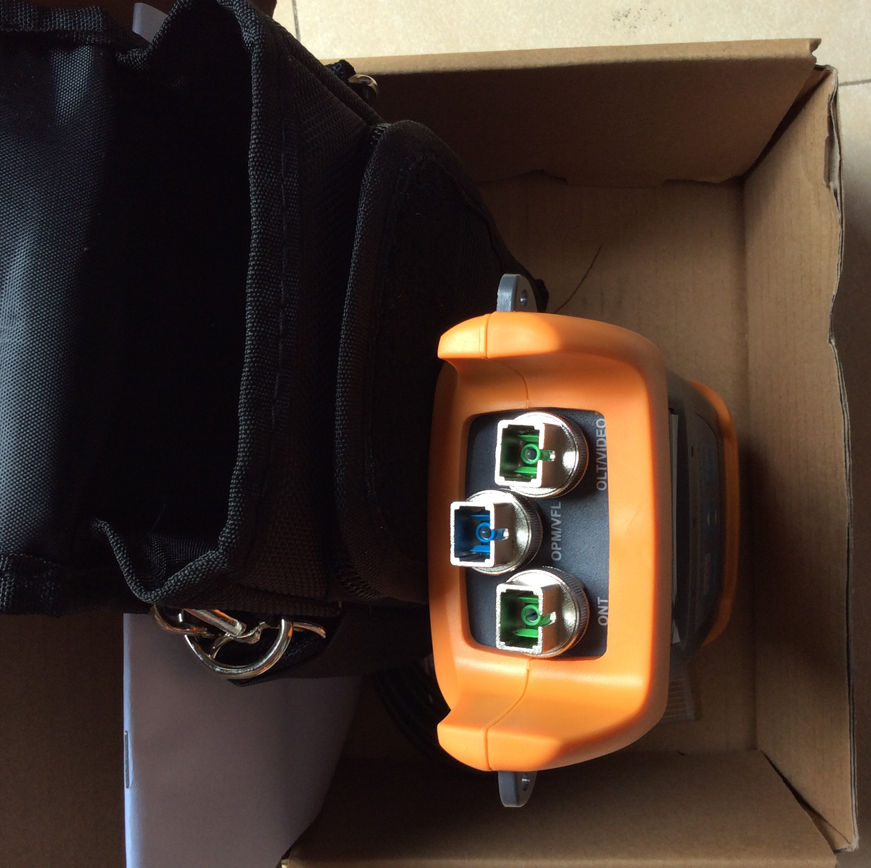

| Đầu connector sử dụng | FC/SC/ST có thể thay đổi |
| Loại sợi quang | single mode 9/125 |
| Đơn vị đo | dB/dBm/ xW |
| Độ phân giải (dB) | 0.01dB |
| Bộ cấp nguồn | pin 3 x 1.5V |
| Thời gian hoạt động của pin liên tục | PON: 90 giờ
OPM: Optical power meter (máy đo công suất quang): 100h VFL: Visual Fault Locator (Bút soi lỗi sợi quang): 90 h |
| Nhiệt độ hoạt động | -10 to 60 |
| Nhiệt độ lưu trữ | -25 to 70 |
| Trọng lượng | 423g |
* Lưu ý: Thời gian hoạt động của pin cho tất cả dụng cụ đo được sử dụng cho trường hợp không có ánh sáng ngược, nếu back light được bật dẫn đến thời gian vận hành ngắn hơn
