Máy đo OTDR cáp quang AQ7280 mới nhất
Máy đo OTDR cáp quang yokogawa AQ7280 được thiết kế cải thiện về độ chính xác và nhanh hơn đáp ứng mạng cáp quang. Trên 30 năm kinh nghiệm về máy đo OTDR 1915 Yokogawa được thành lập 1933 Ando được thành lập 1981 AQ1702 máy đo OTDR đầu tiên ra đời 2002 Yokogawa […]
Mô tả
Máy đo OTDR cáp quang yokogawa AQ7280 được thiết kế cải thiện về độ chính xác và nhanh hơn đáp ứng mạng cáp quang.
| Trên 30 năm kinh nghiệm về máy đo OTDR | ||
 |
1915 | Yokogawa được thành lập |
| 1933 | Ando được thành lập | |
| 1981 | AQ1702 máy đo OTDR đầu tiên ra đời | |
| 2002 | Yokogawa mua lại / sát nhập với Ando | |
| 2010 | Mẫu máy đo AQ1200 multi tester được thiết kế | |
| 2014 | AQ7280 mới nhất | |

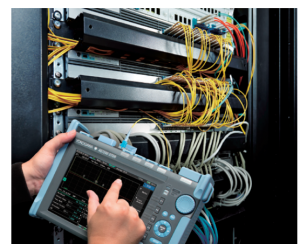

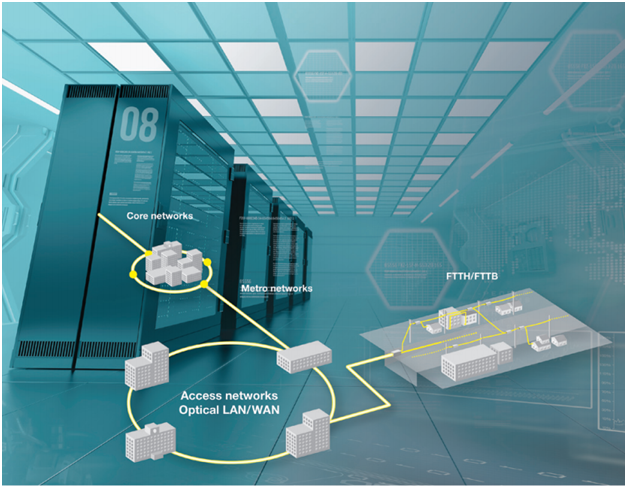

OTDR 7280 là máy đo hữu dụng nhất trong việc bảo trì mạng cáp quang
- Đo công suất từ nguồn phát
- Đo nguồn sáng
- Test laser nguồn sáng sợi quang

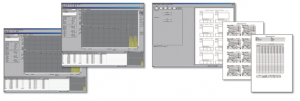

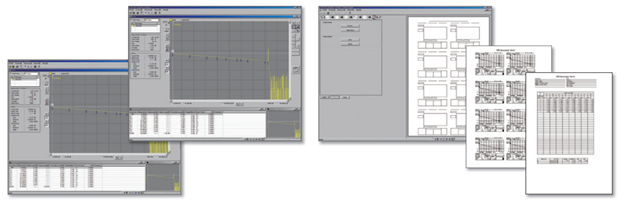

- Phần mềm AQ7932 dùng phân tích giản đồ trên PC. Từng bước hướng dẫn kĩ sư tạo ra bảng báo cáo trong định dạng Excel

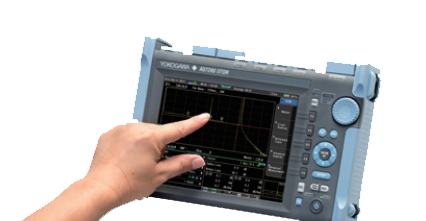

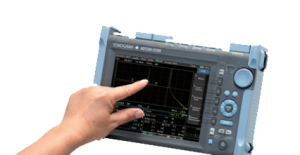

| Máy đo OTDR cáp quang AQ7280 .Nhanh nhất, dễ thao tác tất cả chỉ trong một ngón tay | |
Nhiều chức năng tăng cường hoạt động cho OTDR
OTDR 7280 có thể thực thi đo OTDR trên sợi quang trong khi kiểm tra công suất và bề mặt của connector |
Màn hình hiển thị thông minh
|
Máy đo OTDR cáp quang AQ7280 chế độ hoạt động 2 thao tác cùng lúc
|
Màn hình hiển thị đo nhiều sợi Tổ chức, hiển thị nhanh đặc điểm/ biến cố mạng Hướng dẫn kĩ sư ghi lại nhiều chế độ đo OTDR, công suất và connector trong 1 bảng hiển thị |

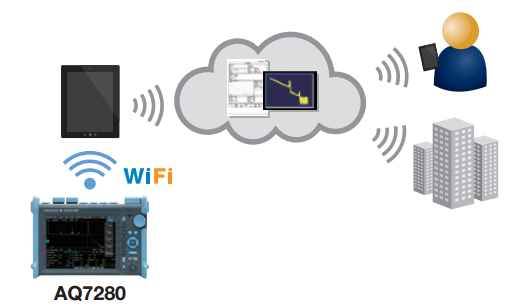

OTDR kết nối wireless Sử dụng hệ thống công nghệ Windows™ và truyền kết quả đo lường OTDR tới thiết bị thông qua công nghệ FlashAir™. Aq7280 gửi kết quả/ report bằng email/ file nhanh chóng |
Thời gian hoạt động của Pin Bạn không phải lo lắng trong suốt quá trình thi công về Pin của máy đo. Nguồn pin Li-Ion của AQ7280 sẽ liên tục tới 15 giờ làm việc theo chuẩn Telcordia |

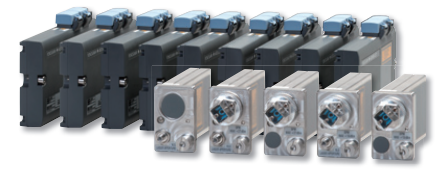

Đa dạng module cho OTDR aq7280
Ngôn ngữ sử dụng cho máy đo OTDR Chinese, Czech, Dutch, English, Finnish, French, German, Italian, Norwegian, Polish, Portuguese, Spanish, Swedish, and Turkish. |
|
HƯỚNG DẪN CHỌN MODULE PHÙ HỢP CHO ỨNG DỤNG VỚI MÁY ĐO OTDR CÁP QUANG 7280
Đặc tính kĩ thuật của các module đi kèm với OTDR AQ7280 |
||
| Power checker (PC) | Bước sóng cài đặt | 1310/1490/1550/1625/1650 nm |
| Phạm vi | −50 to −10 dBm | |
| Độ chính xác đo được | ±0.5 dB | |
| Cổng output | OTDR port | |
| Stabilized Light Source (/SLS) | Bước sóng | 1310 ±25/1550 ±25 |
| Nguồn phát quang | −3 dBm ±1 dB | |
| Chế độ | CW, 270 Hz, 1 kHz, 2 kHz | |
| Độ ổn định nguồn phát quang | ±0.05 | |
| Cổng output | OTDR port | |
| Optical Power
Meter (OPM) |
Bước sóng đo | Simple mode: 850/1300/1310/1490/1550/1625/1650 nm,Detail mode: 800 to 1700 nm (1 nm steps),CWDM mode: 1270 to 1610 nm (20 nm steps |
| Phạm vi đo | +10 to −70 dBm với OTDR AQ7280 | |
| Mức độ nhiễu | 0.5 nW (−63 dBm) | |
| Lưu trữ | 100 dữ liệu trên file , hỗ trợ 1000 file | |

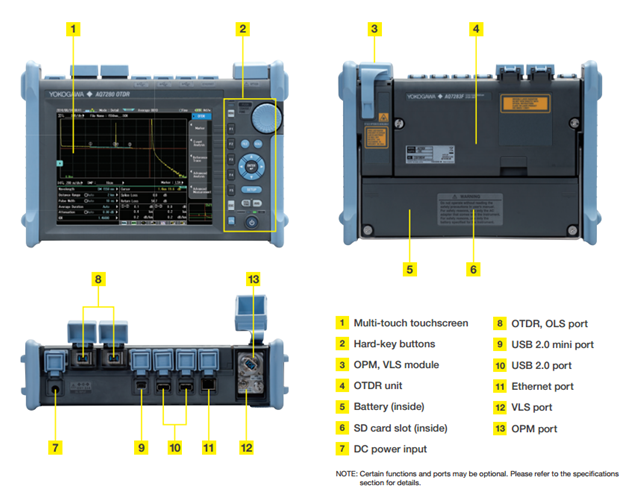

| Đặc tính kĩ thuật khung máy OTDR | |
| Thông số | Yêu cầu |
| Hiển thị | Màn hình màu TFT/ LCD 8.4inch, 800 x 600 , cảm ứng |
| Dải chỉ số nhóm (chiết suất lõi sợi) | 1,30000 đến 1,79999 bước tối đa 0.0001 |
| Tương tác nguồn điện | USB 2.0 x3, Ethernet, SD card |
| Lưu trữ dữ liệu | USB, SD Card,… định dạng SOR, CSV, SET, BMP, JPG, CFG, PDF,… |
| Đường kính | 287 mm (W) × 210 mm (H) × 80 mm (D) |
| Trọng lượng | 2.2kg |
| Chi tiết kĩ thuật module đo cáp quang OTDR | |
| Model | OTDR AQ7282A | OTDR AQ7283A | OTDR AQ7284A | OTDR AQ7285A |
| Bước sóng đo (wavelength) | 1310/1550 |
| Số cổng đo quang OTDR (number of optical port) | 1 port |
| Sợi ứng dụng (applicable fiber) | SM (ITU-T G.652) |
| Khoảng cách đo (distance range – km ) | 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 300, 400, 512 |
| Độ phân giải lấy mẫu (sampling resolution) | Min. 2 cm |
| Điểm lấy mẫu (sampling resolution) | Max. 256000 |
| Độ chính xác | Error of offset : ± 0.75 mError of scale : ≤ khoảng cách đo được x 2 x 10-5Error of sampling: ± độ phân giải lấy mẫu |
| Độ rộng xung (pulse width) | 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 |
| Dải động đo (dynamic range) | 38/36 | 42/40 | 46/45 | 50/50 |
| Độ chính xác đo suy hao (loss measurement accuracy ) | ±0.03 dB/dB |
| Đầu connector (optical connector) | Universal Adapter SC, FC, LC, and SC Angled-PC |
| Đường kính (Dimensions) | Xấp xỉ. 211 mm (W) × 110 mm (H) × 32 mm (D) |
| Trọng lượng | 420g |
| Vùng mù sự kiện (event dead zone) | ≤ 0.6m |
| Vùng mù suy hao (attenuation dead zone) | ≤ 3.5/4 |
| So sánh các đời model máy đo OTDR cáp quang hãng Yokogawa / Nhật Bản | ||
| Yokogawa AQ7260 Fiber Optical Time Domain Reflectometer | Máy đo otdr cáp quang aq7260 |  Giá tham khảo: USD$5,700.00 |
| Yokogawa AQ7275 Fiber Optical Time Domain Reflectometer | Máy đo otdr cáp quang yokogawa aq7275 |
|

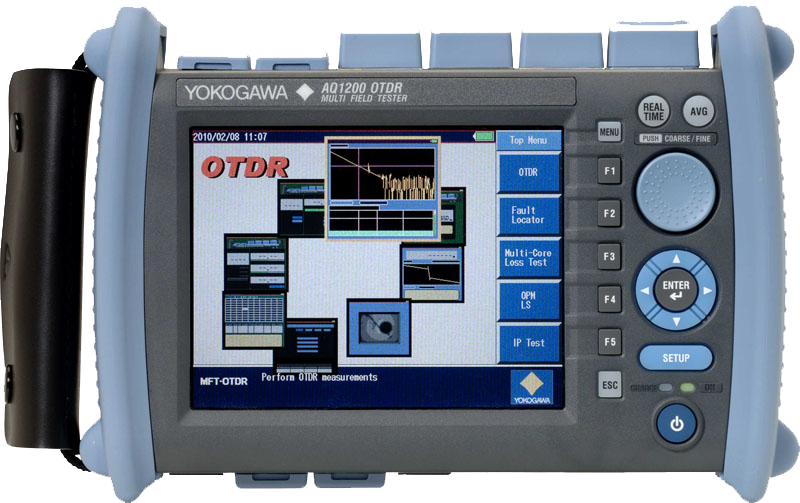

| Yokogawa AQ1200 Fiber Optical Time Domain Reflectometer | Máy đo otdr cáp quang yokogawa aq1200 |
|
| Yokogawa AQ7280 Fiber Optical Time Domain Reflectometer | máy đo otdr cáp quang yokogawa aq7280 |
|
| Giá được chào tùy theo mua số lượng và mua theo thầu hay dự án. Vui lòng liên hệ bộ phận kinh doanh để có giá tốt nhất và chọn đúng model phù hợp nhất | ||
