Máy đo tín hiệu cáp quang OTDR AFL Noyes OFL-280
Máy đo tín hiệu cáp quang OTDR Noyes OFL 280 là thiết bị đo tích hợp 4 chức năng trong một sản phẩm bao gồm đo OTDR, power meter, light sources, visual fault locator, đo sợi quang sống, đo mạng PON . Đi kèm với các cổng đo adaptor thông dụng FC, SC, ST, LC […]
Mô tả

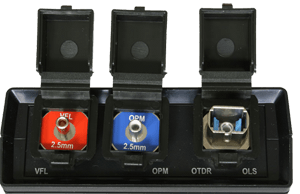

Máy đo tín hiệu cáp quang OTDR Noyes OFL 280 là thiết bị đo tích hợp 4 chức năng trong một sản phẩm bao gồm đo OTDR, power meter, light sources, visual fault locator, đo sợi quang sống, đo mạng PON . Đi kèm với các cổng đo adaptor thông dụng FC, SC, ST, LC . Vùng chết suy hao tại 4,5m và sự kiện 0,8m
Chức năng đo OTDR – đo điểm lỗi và suy hao điểm lỗi
| Loại phát quang
Chuẩn an toàn: Loại sợi quang Bước sóng làm việc: Event Dead Zonetd> Attenuation Dead Zone Độ rộng xung: Phạm vi đo khoảng cách: Điểm dữ liệu: td> Khoảng điểm dữ liệu: Group Index of Refraction (GIR) Độ chính xác đo khoảng cách (m) Định dạng files kết quả đo: Bộ nhớ: Giao tiếp với PC PON OTDR Modes Standard OTDR Modes |
– Laser
– Class I FDA 21 CFR 1040.10 and 1040.11, IEC 60825-1: 2007-03 – Single – mode – 1310/1490/1550 ; 1310/1550/1625; 1310/1550 tương ứng với từng module đo – 0.8 m – 3.5m – 4.5mtd> – 5, 10, 30, 100, 300 ns, 1, 3, 10 μs – 250 m to 240 km – Lên tới 30,000 – 5.0 cm (range 1.5 km) – 1.4000 to 1.6000 – ± (1 + 0.005% x distance + data point spacing) – Bellcore GR-196 V.1.1 – Internal memory (>1000 traces) – USB cable – FTTx – PON Construction, FTTx – In Service – Full Auto, Expert, Real Time |
| Chức năng đo công suất quang | |
| Bước sóng được căn chỉnh
Loại đầu dò Phạm vi đo Đơn vị đo Tone Detect Range Độ chính xác Emitter Type Loại sợi quang |
– 1310, 1490, 1550, 1625, 1650 nm
– InGaAs – 23 to – 50 dBm – dB, dBm or Watts – 3 to -35 dBm – ± 0.25 dB – Class I FDA 21 CFR 1040.10 and 1040.11, IEC 60825-1: 2007-03 – Single-mode |
| Chức năng phát nguồn sáng quang | |
| Bước sóng(nm)
Internal Modulation Emitter Type Safety Class |
– 1310, 1490, 1550
– 1 kHz, 2 kHz, CW – Laser – Class II FDA 21 CFR 1040.10 and 1040.11,IEC 60825-1: 2007-03 |
| Chức năng phát ánh sáng đỏ | |
| Output Power (nominal) | 0.8 mW into single-mode fiber |
Tài liệu đính kèm máy đo OFL-280 của hãng cáp quang Noyes/ Mỹ . Sản xuất tại LITHUNIA/ Bắc Âu
