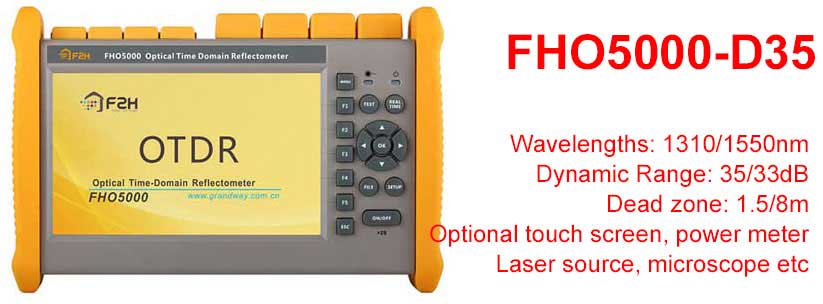

FHO5000-D35 OTDR với 02 bước sóng 1310/1550nm, dải động 35/33dB tích hợp đèn laze phát sợi quang (VFL), đo công suất quang và nguồn sáng quang. Màn hình cảm ứng, chống nước.

FHO5000-D35 Optical Time Domain Reflectometer (OTDR) là thiết bị đo thông minh thế hệ mới giúp xác định điểm đứt sợi quang, điểm suy hao trong sợi quang, đo công suất và thông tuyến cáp. Với màn hình rộng, giản độ trực quan giúp việc thao tác cực dễ.
FHO5000 seri bao gồm FHO5000-D35 OTDR, FHO5000-D32 OTDR, FHO5000-T40F OTDR được sản xuất theo chuẩn công nghệ quốc tế, đa năng mục đích sử dụng.

FHO5000-D35 OTDR

– Thiết kế tích hợp , thông minh và bảo vệ
– Nhỏ, nhẹ , dễ dàng vận hành
– Bộ lọc module bước sóng 1625nm có sẵn khi kiểm tra FTTx/ PON
– Đa chế độ đo
– Chức năng đo real – time, thuận tiện để giám sát quá trình hàn
– Nguồn sáng ổn định bên trong
– Chức năng cảnh báo
– Tích hợp chức năng chụp nhanh màn hình
– Chế độ truy cập PC thông qua cổng RJ45
– Cung cấp phần mềm, report in
– Chức năng cảnh báo mức PIN
– Thời gian hoạt động lâu

Đặc điểm chung máy đo OTDR FHO5000-D35

Hiển thị	7 inch TFT-LCD（màn hình cảm ứng tùy chọn）
Pin	7.4V/4.4Ah lithium với 6h hoạt động liên tục
Dữ liệu lưu trữ	40000
Giao thức	1×RJ45 port, 3×USB port（USB×2, Mini-USB×1）
Nhiệt độ hoạt đọng.	-10℃~+50℃
Nhiệt độ lưu trữ.	-20℃~+75℃
Độ ẩm	≤95%
Đường kính	253×168×73.5mm / 1.5kg (bao gồm PIN)
Chuẩn phụ kiện	Thân máy, nguồn 12V, pin Lithium, FC adapter, sợi USB, CD, túi mềm đựng máy
Tùy chọn	Adapter: SC/ST/LC adapter, đầu đo sợi quang trần, màn hình cảm ứng, bảo vệ chống nước (IPX5)

Tham số đo máy FHO5000-D35 OTDR

Độ rộng xung	10ns,20ns,200ns,500ns,1µs, 2us@850nm; 10ns,20ns,200ns,500ns,1µs,2µs@1300nm3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs
Khoảng cách đo	500m, 2km, 5km, 10km, 20km, 40km, 80km@850nm;500m, 2km, 5km, 10km, 20km, 40km, 80km@1300nm;500m, 2km, 5km, 10km, 20km, 40km, 80km, 120km, 160km, 240km
Mẫu	Minimum 0.25m
Điểm lấy mẫu	Maximum 128,000 points
Tuyến tính	≤0.05dB/dB
Ngưỡng suy hao	0.01dB
Độ phân giải suy hao	0.001dB
Độ phân giải đo khoảng cách	0.01m
Độ chính xác chiều dài đo	±(1m+measuring distance×3×10^-5+sampling resolution )
Cài đặt chiết suất sợi	1.4000~1.7000, 0.0001 step

Module VFL phát ánh sáng đỏ soi sợi quang

Bước sóng	650nm
Nguồn	10mw,CLASSIII B
Phạm vi dò	12km
Đầu connector đo	FC/UPC
Loại tần đo	CW/2Hz

Module OPM đo suy hao tín hiệu sợi quang

Phạm vi đo	800~1700nm
Bước sóng được căn chỉnh	850/1300/1310/1490/1550/1625nm
Phạm vi đo	-50~+10dBm
Độ phân giải	0.01dB
Độ chính xác	±0.35dB±1nW
Connector	FC/UPC

OLS Module đo nguồn sáng quang

Bước sóng	1310/1550/1625nm①
Nguồn phát	-25~0dBm
Độ chính xác	±0.5dB
Connector	FC/UPC

Thông tin sản phẩm

Model ③	Bước sóng kiểm tra	Dải động④	Event/Attenuation dead-zone⑤
FHO5000-D32 OTDR	1310/1550nm	32/30dB	1.5/8m
FHO5000-D35 OTDR		35/33dB	1.5/8m
FHO5000-D40 OTDR		40/38dB	1.75/11m
FHO5000-D43 OTDR		43/41dB	2/14m
FHO5000-D45 OTDR		45/43dB	2/14m
FHO5000-T40F OTDR	1310/1550/1625nm (“F” means with filter)	40/38/38dB	1.75/11m
FHO5000-T43F OTDR		43/41/41dB	2/14m
FHO5000-T45F OTDR		45/43/43dB	2/14m

Tham khảo thêm máy đo có cùng chức năng tương tụ máy đo AFL Noyes OFL 280
