Dao cắt sợi cáp quang khi sử dụng dao cắt lâu ngày cần điều chỉnh, vệ sinh và thay mới lưỡi dao để đảm bảo quá trình hàn nối cho kết quả tốt. Lưỡi dao cắt gồm 16 lỗ chạy đều quanh viền lưỡi
Mô tả
Dao cắt sợi cáp quang khi sử dụng dao cắt lâu ngày cần điều chỉnh, vệ sinh và thay mới lưỡi dao để đảm bảo quá trình hàn nối cho kết quả tốt. Lưỡi dao cắt gồm 16 lỗ chạy đều quanh viền lưỡi
Khi lưỡi dao không tự động cắt sợi quang một cách bình thường (cắt sợi tạo góc tốt). Hãy thử vệ sinh miếng đệm cao su và cạnh lưỡi với cồn (không nên sử dụng aceton và dung môi hòa tan khi vệ sinh miếng đệm cao su)
Tuy nhiên nếu vẫn không cắt được sợi thích hợp, điều đó là lưỡi dao đã sử dụng hết 16 lỗ. Vì thế bạn cần thay thế lưỡi mới
Điều chỉnh xoay lỗ đến vị trí mới

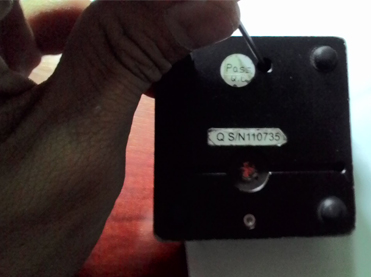

Lục giác được tích hợp phía sau dao cắt dài 1,5mm dùng xoay lỗ |
Tháo rời 2 ốc lục giác 2 bên cạnh chốt Cam |
| Xoay lưỡi theo chiều kim đồng hồ. Cẩn thận đừng để lưỡi chạm vào bất cứ vật gì | |
Điều chỉnh độ cao của lưỡi
| Giữ dao cắt chắc chắn với 1 điểm tựa và tháo rời 2 ốc lục giác (Setscrew) | Tháo ốc dưới đáy ở trung tâm của dao cắt như hình dưới |
Đặt sợi quang vào rãnh V-groove và đóng nắp. Nhẹ nhàng xoay chốt Cam theo chiều kim đồng hồ để điều chỉnh độ cao lưỡi đến vị trí gần với sợi quang vừa đặt |
|
Thay thế lưỡi dao cắt sợi quang
| Tháo 2 ốc lục giác bên cạnh Chốt Cam, trên và dưới dao cắt | |
| Tháo chốt Cam và lục giác rồi gỡ lưỡi dao cũ để thay thế lưỡi mớiXiết lại những ốc vừa tháo |
Cần lưu ý: vói ốc hãm (Chốt Cam) bạn có thể lấy lục giác tháo giật ra (không xoay) và ốc hai bên chốt Cam dùng lục giác xoáy từ từ
Bộ dao cắt sợi cáp quang DVP và lưỡi dao thay thế
